某检测仪器包装的运输验证
2019/10/24 12:01:48
详细介绍
第一步、依照运输危害因素，制定测试计划
|
序号 |
测试项目 |
测试信息 |
测试结果 |
|
1 |
环境处理 |
产品在环境箱中存储72h，存储条件：***℃，24h；***℃，***％RH，24h；***℃，24h。 |
试验后，外包装箱*************。 |
|
2 |
斜面冲击试验 |
冲击速度**m/s，冲击面4个侧面 |
试验后，外包装箱*************。 |
|
3 |
堆码试验 |
计算测试压力，到达测试力值保持1h。 |
试验后，外包装箱*************。 |
|
4 |
随机振动试验 |
卡车运输60min，Grms: 0.58 功率谱密度：见表2； 铁路运输60min，Grms:0.08 功率谱密度：见表3 空运60min，Grms: 1.05 功率谱密度：见表4 |
试验后，外包装箱*************。 |
|
5 |
随机冲击试验 |
公路运输20min，Grms: 0.604 功率谱密度：见表5 |
试验后，外包装箱*************。 |
|
6 |
堆码试验 |
计算测试压力，*大负载持压24h。 |
试验后，外包装箱*************。 |
|
7 |
跌落试验 |
9次跌落，根据产品的重量来确定跌落高度。 |
试验后，外包装箱*************。 |
第二步、面角确认
面部标识
第三步、测试程序
3.1 试验前样品状态
3.2温湿度处理
表1：
|
条件 |
温度（℃） |
相对湿度（RH）/（%） |
试验时间（h） |
|
低温 |
*** |
无规定 |
24 |
|
高温高湿 |
*** |
*** |
24 |
|
高温 |
*** |
无规定 |
24 |
3.3斜面冲击试验
|
试验顺序 |
冲击面 |
冲击速度 |
|
1 |
面5 |
**m/s |
|
2 |
面6 |
|
|
3 |
面2 |
|
|
4 |
面4 |

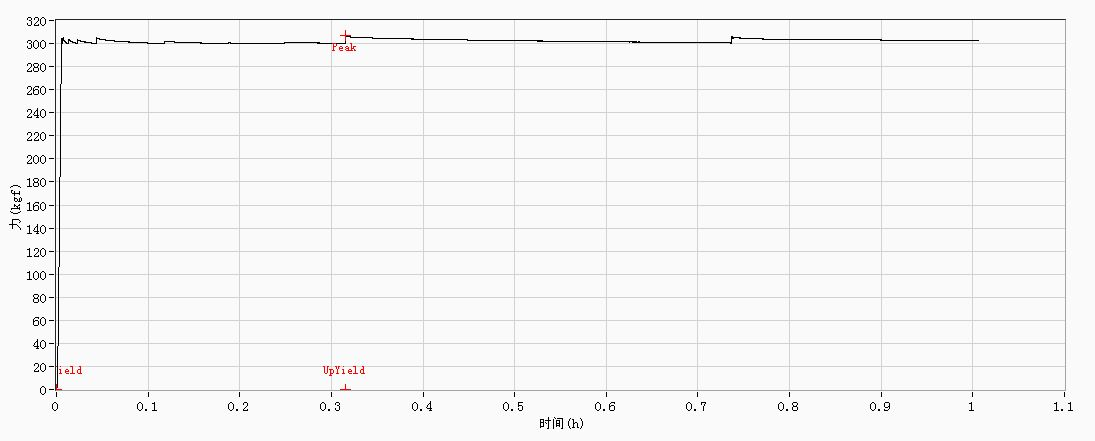

3.4堆码试验
|
压缩负载计算 |
L=[Wtx(S-1)]x2 |
|
Wt |
样品重量，***kg |
|
S |
堆垛层数为*层 |
|
L |
负载，***kg |
|
测试时间 |
达到力值持压1h |
3.5随机振动试验
|
测试类型 |
卡车运输 |
|
测试面3 |
持续60分钟 |
|
功率谱密度 |
Grms 0.58 |
表2（卡车）:
|
频率(Hz) |
功率谱密度（g2/Hz） |
|
水平Ⅱ级 |
|
|
1 |
0.000018 |
|
3 |
0.03 |
|
4 |
0.03 |
|
8 |
0.0035 |
|
12 |
0.008 |
|
30 |
0.003 |
|
40 |
0.0075 |
|
60 |
0.0007 |
|
100 |
0.0005 |
|
200 |
0.000025 |
|
加速度均方根值（g rms） |
0.58 |
表3（铁路）:
|
频率(Hz) |
功率谱密度（g2/Hz） |
|
1 |
0.000003 |
|
2 |
0.0003 |
|
5 |
0.0002 |
|
8 |
0.0001 |
|
10 |
0.0003 |
|
12 |
0.000065 |
|
15 |
0.00006 |
|
20 |
0.00002 |
|
25 |
0.00006 |
|
30 |
0.00003 |
|
45 |
0.00012 |
|
60 |
0.00004 |
|
90 |
0.000025 |
|
200 |
0.000001 |
|
加速度均方根值（g rms） |
0.08 |
|
测试类型 |
铁路运输 |
|
测试面3 |
持续60分钟 |
|
功率谱密度 |
Grms 0.08 |
表4（空运）:
|
频率(Hz) |
功率谱密度（g2/Hz） |
|
2 |
0.0002 |
|
12 |
0.01 |
|
100 |
0.01 |
|
300 |
0.00001 |
|
加速度均方根值（g rms） |
1.05 |
|
测试类型 |
空运 |
|
测试面3 |
持续60分钟 |
|
功率谱密度 |
Grms 1.05 |
3.6 随机冲击试验
表5（公路）:
|
频率(Hz) |
功率谱密度（g2/Hz） |
|
2 |
0.0005 |
|
4 |
0.012 |
|
18 |
0.012 |
|
40 |
0.001 |
|
200 |
0.0005 |
|
加速度均方根值（g rms） |
0.604 |
|
测试类型 |
公路运输 |
|
测试面3 |
持续20分钟 |
|
功率谱密度 |
Grms0.604 |
3.7堆码试验
|
压缩负载计算 |
L= Wtx(S-1) |
|
Wt |
样品重量，***kg |
|
S |
堆垛层数为***层 |
|
L |
负载，***kg |
|
测试时间 |
持压24h |
3.8跌落试验
|
跌落顺序 |
跌落测试面 |
跌落高度 |
|
1 |
面（3） |
***mm |
|
2 |
棱（3-5） |
***mm |
|
3 |
棱（3-6） |
***mm |
|
4 |
棱（2-3） |
***mm |
|
5 |
棱（3-4） |
***mm |
|
6 |
角（2-3-5） |
***mm |
|
7 |
角（3-4-5） |
***mm |
|
8 |
角（3-4-6） |
***mm |
|
9 |
角（2-3-6） |
***mm |
3.9 试验后样品状态
